    SLM21867
    600V, 2.5A/3A 高低边门极驱动器
    样片申请
    SLM21867 Datasheet
    产品概述
    产品特性
    安规认证
    典型应用图
    产品概述

    SLM21867是一款高压、高速的功率MOSFET和IGBT驱动器,它提供独立的高边、低边输出驱动信号。采用专有的高压集成电路和锁存免疫CMOS技术,提供可靠的单芯片驱动方案。逻辑输入电平与标准CMOS或LSTTL输出兼容,最低支持3.3V逻辑。输出驱动器具有高脉冲电流缓冲级,以减小驱动器交叉导通。延时匹配很方便应用于高频设备。浮动通道可用于驱动高边配置的N型沟道功率MOSFET或IGBT,工作电压可高达600V。

    产品特性

    为自举供电设计的浮动通道

    全电压范围运行达600V

    低VCC工作范围

    允许瞬态负电压,不受dV/dt影响

    驱动电源范围从7V到20V

    欠压闭锁

    3.3V、5V逻辑兼容

    输入有下拉电阻的COMS斯密特触发器

    两通道间匹配传输延时

    输入输出同相

    典型开通/关断延时:170ns/170ns

    典型驱动电流:2.5A/3.5A

    安规认证

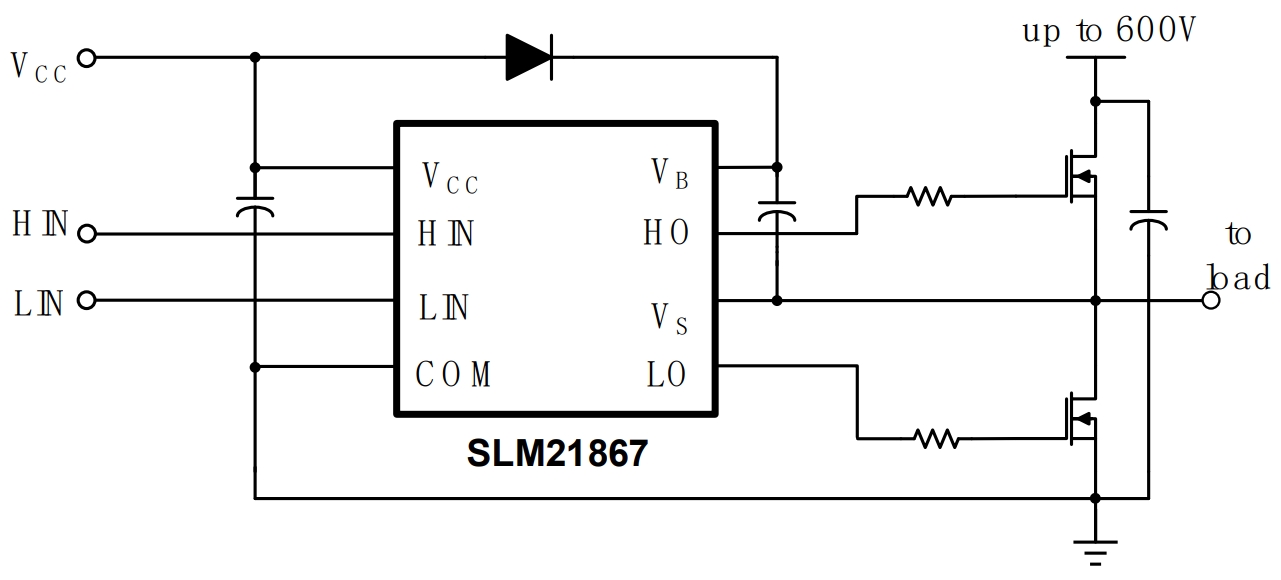

    典型应用图


    产品参数表

    展开过滤器
    Part Number Power Switch IOH/IOL (A) Bus voltage(Max)(V) Input VCC (V) Ton/Toff Typ(ns) Tr/Tf Typ(ns) Delay Match Max(ns) Operating Temp(℃) Package Group Packing/QTY
    SLM21867CA-DGIGBT/ MOSFET2.5/3.06007-20170/1708/535-40-125SOP8Reel/2500
    应用案例
